可根据用途选择合适且小尺寸的变频器
根据负载条件，环境温度支持4个额定点
*3相 400V 0.1～15kW、132kW～220kW、3相200V系列、单相200V 近期发售
标准支持变频器的软件自定义。可在变频器内部构成100(*)步的数字逻辑电路或模拟演算电路，因此，用户可自行定义变频器，如简单的逻辑变更或大规模的编程等。还计划逐步推出伸线机、升降机、纺织等的专用变频器的程序模板。
※近期计划将版本升级为200步。
除各种用途的接口卡外，还支持多种网络。
可灵活切换接口。
| 选配件名称 | 安装类型 | |
|---|---|---|
| PG接口(5V)卡 PG接口(12/15V)卡 | 控制端子台选配件 |  |
| DeviceNet通信卡 CC-Link通信卡 PROFIBUS-DP通信卡 EtherNet/IP通信卡 ProfiNet-RT通信卡 CANopen通信卡 数字量输入/输出接口卡 模拟量输入/输出接口卡 | 前面板安装选配件 |  |
无传感器动态转矩矢量控制
带PG电机矢量控制（安装选件卡时，近期推出）
同步电机的无传感器矢量控制（近期推出）
配备2信道RS485通信端口
配备可装卸式操作面板
配备装卸式端子台控制板
备有2类多功能操作面板。
带液晶画面的多功能操作面板…强化了人机对话功能。（近期推出）
带USB的操作面板…与PC连接可提高维护效率。
符合欧洲安全标准。可简化用于安全停止的主电路开关设备。
标准配置完善的高性能功能。（Safety输入：2CH，输出：1CH）
符合标准（申请中）
| EN ISO 13849-1：2008, Cat.3 / PL=e | IEC/EN 61800-5-2：2007 SIL3 （安全功能：STO） |
| IEC/EN 60204-1：2005/2006 停车类别0 | IEC/EN 62061：2005 SIL3 |
| IEC/EN 61508-1 至‐7：2010 SIL3 |
所用零件的设计使用寿命为10年。
维护周期延长，有助于降低运转费用。
| 设计使用寿命 | 主电路电容器 | 10年(*) | |
| 控制板上的电容器 | 10年(*) | ||
| 冷却风扇 | 10年(*) | ||
| 使用寿命条件 | 环境温度 | ＋40?C(104?F) | |
| 负载率 | 100%（HHD规格） 80%（HND/HD/ND规格） | ||
(*) ND规格的额定电流高于HHD规格2个等级，因此，设计使用寿命为7年。
标准
对应RoHS指令
标准对应欧洲特定有害物质使用限制 (RoHS) 指令。
| ＜6 种有害物质＞ | 铅、汞、镉、六价铬、多溴联苯(PBB) 、多溴联苯醚 (PBDE) |
| ＜RoHS 指令的定义＞ | 欧洲议会及理事会颁布的关于限制在电子电器设备中使用特定有害物质的指令2002/95/EC。 |
全球对应
符合标准（部分申请中）

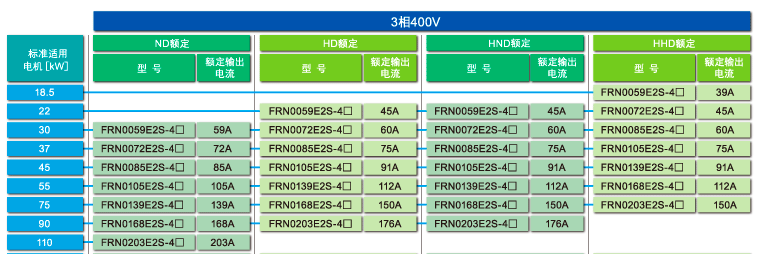

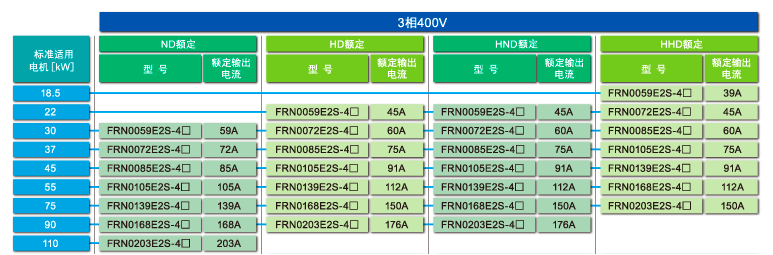

变频器型号说明
| 项 目 | 规 格 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型 号 | FRN□□□□E2S-4□ | 0059 | 0072 | 0085 | 0105 | 0139 | 0168 | 0203 | |
| 标准适用电机[kW] ※1 | ND | 30 | 37 | 45 | 55 | 75 | 90 | 110 | |
| HD | 22 | 30 | 37 | 45 | 55 | 75 | 90 | ||
| HND | 22 | 30 | 37 | 45 | 55 | 75 | 90 | ||
| HHD | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 额定输出 | 额定容量[kVA] ※2 | ND | 45 | 55 | 65 | 80 | 106 | 128 | 155 |
| HD | 34 | 46 | 57 | 69 | 85 | 114 | 134 | ||
| HND | 34 | 46 | 57 | 69 | 85 | 114 | 134 | ||
| HHD | 30 | 34 | 46 | 57 | 69 | 85 | 114 | ||
| 电压[V] ※3 | 三相380～480V（带AVR功能） | ||||||||
| 额定电流[A] ※4 | ND | 59.0 | 72.0 | 85.0 | 105 | 139 | 168 | 203 | |
| HD | 45.0 | 60.0 | 75.0 | 91.0 | 112 | 150 | 176 | ||
| HND | 45.0 | 60.0 | 75.0 | 91.0 | 112 | 150 | 176 | ||
| HHD | 39.0 | 45.0 | 60.0 | 75.0 | 91.0 | 112 | 150 | ||
| 额定过载电流 | HD | 额定输出电流的150% -1min | |||||||
| ND,HND | 额定输出电流的120% -1min | ||||||||
| HHD | 额定输出电流的150% -1min， 200% -0.5s | ||||||||
| 输入电源 | 主电源（相数、电压、频率） | 三相380～480V， 50/60Hz | 三相380～440V， 50Hz 三相380～480V， 60Hz | ||||||
| 电压、频率/允许变动范围 | 电压：+10～-15%（相间不平衡率2%以内 ※7）频率：+5～-5% | ||||||||
| 额定输入电流 （无DCR）[A] ※5 | ND | 77.9 | 94.3 | 114 | 140 | ‐ | ‐ | ‐ | |
| HD | 60.6 | 77.9 | 94.3 | 114 | 140 | ‐ | ‐ | ||
| HND | 60.6 | 77.9 | 94.3 | 114 | 140 | ‐ | ‐ | ||
| HHD | 52.3 | 60.6 | 77.9 | 94.3 | 114 | 140 | ‐ | ||
| 额定输入电流 （带DCR）[A] ※5 | ND | 57.0 | 68.5 | 83.2 | 102 | 138 | 164 | 201 | |
| HD | 42.2 | 57.0 | 68.5 | 83.2 | 102 | 138 | 164 | ||
| HND | 42.2 | 57.0 | 68.5 | 83.2 | 102 | 138 | 164 | ||
| HHD | 35.5 | 42.2 | 57.0 | 68.5 | 83.2 | 102 | 138 | ||
| 所需电源容量 （带DCR）[kVA] ※6 | ND | 39 | 47 | 58 | 71 | 96 | 114 | 139 | |
| HD | 29 | 39 | 47 | 58 | 71 | 96 | 114 | ||
| HND | 29 | 39 | 47 | 58 | 71 | 96 | 114 | ||
| HHD | 25 | 29 | 39 | 47 | 58 | 71 | 96 | ||
| 制 动 | 制动转矩[%] ※7 | ND | 12% | 5～9% | |||||
| HD | 15% | 7～12% | |||||||
| HND | 15% | 7～12% | |||||||
| HHD | 20% | 10～15% | |||||||
| 直流制动 | 制动开始频率：0.1～60.0Hz， 制动时间：0.0～30.0s， 制动动作值：0～100%（HHD规格），0～80%（HHD/HD规格），0～60%（ND规格） | ||||||||
| 制动用晶体管 | 标准内置 | 另置选配件 | |||||||
| 制动用电阻器 | 另置选配件 | ||||||||
| 直流电抗器(DCR) | ND | 另置选配件 | |||||||
| HD,HND | 另置选配件 | ||||||||
| HHD | 另置选配件 | ||||||||
| 防护等级(IEC60529) | IP20 封闭型，UL open type | IP00 开放型， UL open type | |||||||
| 冷却方式 | 风扇冷却 | ||||||||
| 重量[kg] | 9.5 | 10 | 25 | 26 | 30 | 33 | 40 | ||
| ※1 | 标准适用电机表示富士电机的4极标准电机。 |
| ※2 | 指440V额定时的额定功率。 |
| ※3 | 不能输出高于电源电压的电压。 |
| ※4 | 载频（功能代码F26）设定超过以下数值时，需降低载频。 ND/HD：型号FRN0059E2S-4□以上，4kHz HND：型号FRN0059E2S-4□，10kHz、FRN0072E2S-4□～FRN0168E2S-4□，6kHz、FRN0203E2S-4□，4kHz HHD：型号FRN0059E2S-4□～FRN0168E2S-4□，10kHz、FRN0203E2S-4□，6kHz |
| ※5 | 指在电源功率为500kVA（变频器功率超过50kVA时为变频器功率的10倍）时，连接到%X=5%的电源时的估算值。 适用电机超过75kW时，请使用直流电抗器(DCR)。 |
| ※6 | 指带直流电抗器(DCR)时的功率。 |
| ※7 | 指电机单体的平均制动转矩数值。（根据电机效率而变化。） |
| ※8 | 相间不平衡率[%]=（最大电压[V]-最小电压[V]）/3相平均电压[V]×67（参考IEC/EN 61800-3）如果在不平衡率为2～3% 时使用，请使用交流电抗器（ACR：选配件）。 |
